概述：M37220M3-167SP采用双列42脚封装。

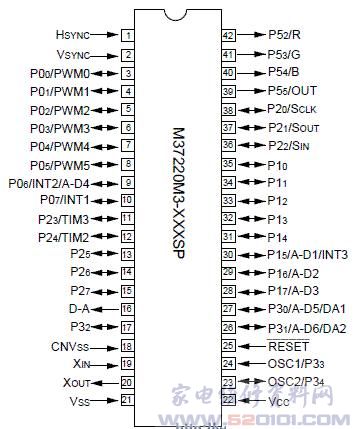

一、M37220M3-167SP引脚功能

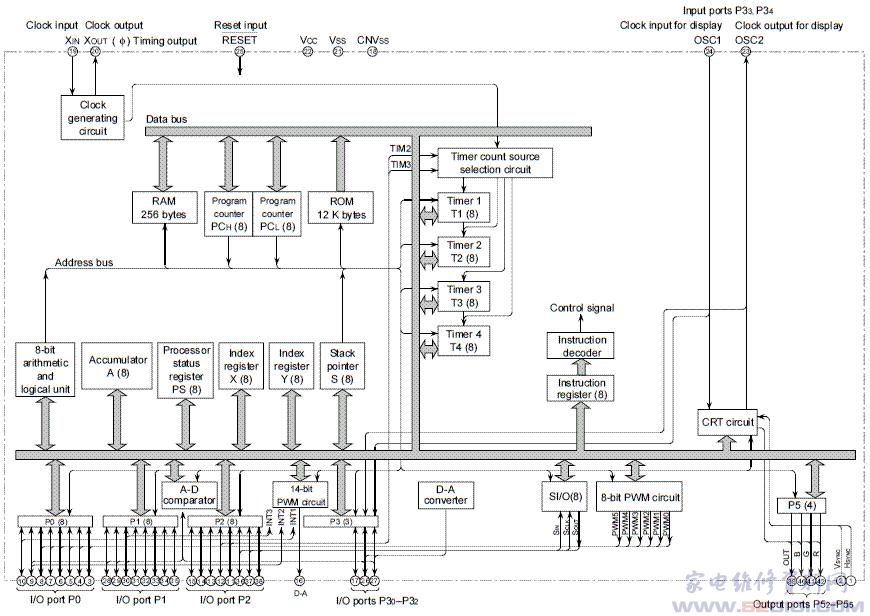

二、M37220M3-167SP内部方框图

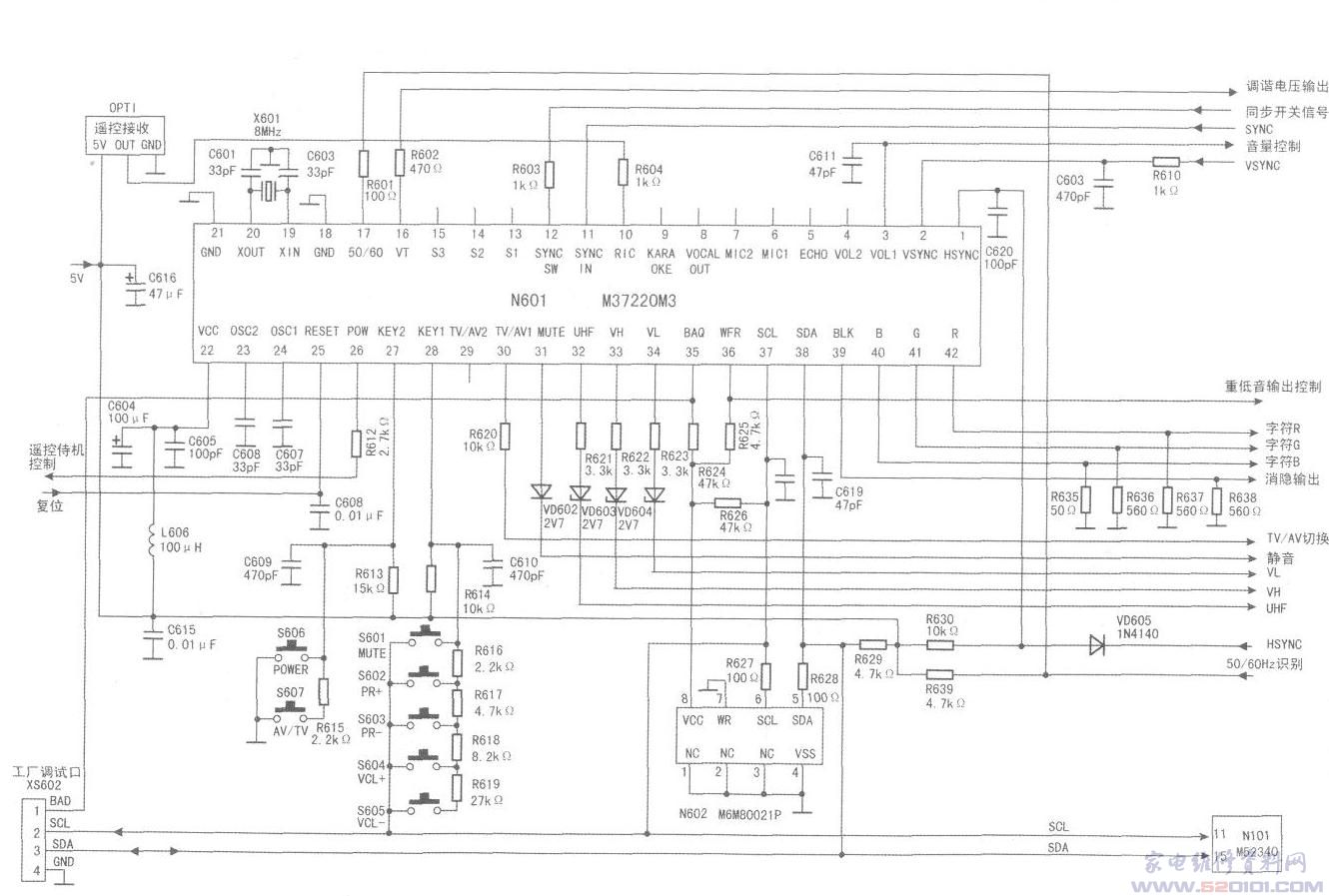

三、M37220M3-167SP典型应用电路

四、M37220M3-167SP引脚测试数据

引脚 功能 电压(V)
1 行同步信号输入 1.89
2 场同步信号输入 0.41
3 音量控制 1.22
4 音量控制(空) 0
5 回声量值控制(空) 0
6 MIC1音量控制(空) 0
7 MIC2音量控制(空) 0
8 声音删豫功能控制(空) O
9 卡拉OK功能控制(空) 0
10 遥控信号输入 4.92
11 行同步信号输入 0.64
12 同步开关控制 O
13 伴音中频1(空) O
14 伴音中频2(空) 0
15 伴音中频3(空) 4.98
16 调谐电压输出 2.72
17 50Hz／60Hz输入 0.76
18 地 0
19 晶振输入 2.36
20 晶振输出 2.36
21 地 0
22 5V电源 4.98
23 OSD时钟 O
24 OSD时钟 O．97
25 复位信号输入 5.73
26 遥控待机控制 4.92
27 键控输入 4.97
28 键控输入 4.97
29 TV／AV2切换 0
30 TV/AV1切换 0
31 静音控制输出 O
32 UHF波段输出 0
33 VH波段输出 4.98
34 VL波段输出 4.98
35 总线请求输人 4.98
36 重低音控制输出 0
37 SCL 4.72
38 SDA 4.72
39 屏显清隐输出 0
40 B字符输出 f1
41 G字符输出 0
42 R字符输出 0
