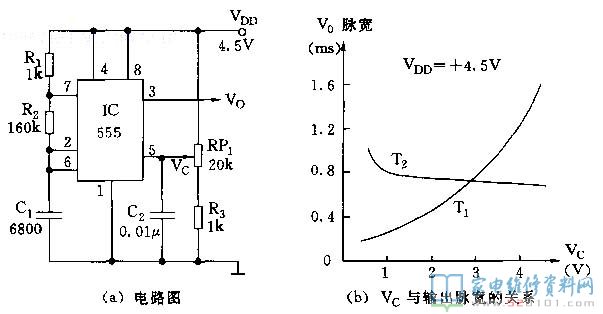

本电路是利用555控制端（Vc）5脚的电压高低，改变其振荡频率和占空比的压控式多谐振荡器。555和R1、R2、C1等组成无稳态多谐振荡器。其控制端通过RP1可改变其控制电压的高低，对芯片内比较器A1的反相端电压进行控制，调节比较器的比...
佚名 2020-04-07
-
本光施密特触发器电路共五个元件组成，以555定时器为核心元件。光敏电阻RG的阻值会随着光照强度的变化而变化，利用555内部的两个比较器的复位和置位特性，便可组成施密特触发器。 &nbs...
佚名 2020-04-07
-
本触摸开关电路见下图。C1、R1；D1~D4；DW、C2组成阻容降压整流和稳压电路为后级控制部分提供工作电源，555时基集成电路组成一个双稳触发器，其２脚和６脚分别是开、关控制极，控制信号由３脚输出驱动可控硅点亮或关闭电灯H。 ...
佚名 2020-04-07
-

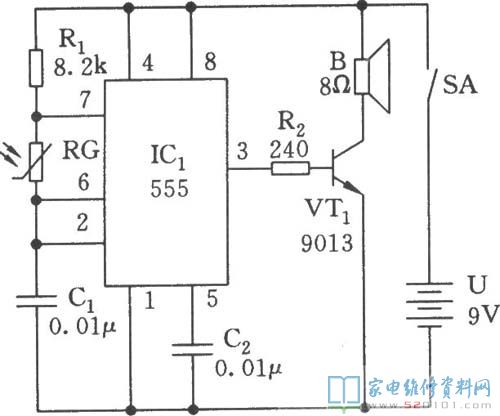

本电路是一个由555时基集成电路构成的受光控的音频振荡器，因此在不断变化的光照环境中，电路的输出音频频率会不断变化。光控传感器件就是一只光敏电阻。例如在阳光照射下用手掌不断地遮挡阳光照射到光敏电阻上，扬声器中就会发出音调随之不断变...
佚名 2020-04-07
-
本模拟警笛声电路是由两片555时基集成电路组成的变调音频调制振荡器，它的输出音频频率从400～2500Hz范围循环变化，类似公安警车的警笛声。电路由开机延时、音频振荡器和调制音频振荡器组成。 ...
佚名 2020-04-07
-
有些家庭或者办公室为了方便常在一条电话线上并接两部电话，这样虽然是方便了，但这样的两部电话是可以互相监听的，有些时候不免有些尴尬。本电路可以解决这一矛盾，既可以在同一条电话线上接两部电话，又不会出现电话间的互相监听。电路图如下。...
佚名 2020-04-07
-

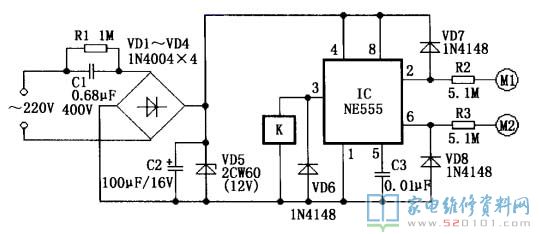

采用555时基电路制作的双键触摸开关如图所示，电路中，M1是“开”触摸片，当人手触碰时，人体感应的杂波信号加到555时基电路的低电平触发端2脚，电路置位，3脚输出高电平，继电器K得电吸合，其常开触点闭合，被控电路通电工作。M2为...
佚名 2020-04-06
-

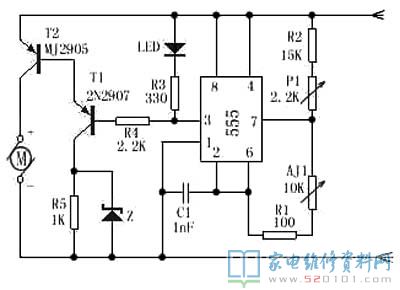

这是一款555时基电路用做小直流电机调速器电路很简单，能够准确地调节工作电流不超过1A的直流电机转速。电路图如下图所示。555电路构成一个RC低频振荡器，３脚输出的脉冲频率可在5-12Hz范围内调节。调节范围决定于R1和C1的值。由晶体...
佚名 2020-04-06
-

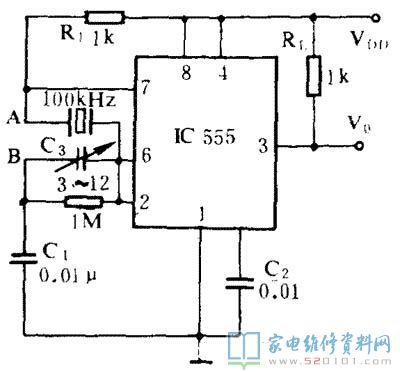

一般我们都是用555时基电路组成RC振荡器，用555也可以组成稳定的石英晶体振荡电路。如下图所示。将A、B二点短接或夹接一小电阻，则构成一无稳态多谐振荡器，其振荡频率为： f=1.44/R1C1 &nb...
佚名 2020-04-06
-

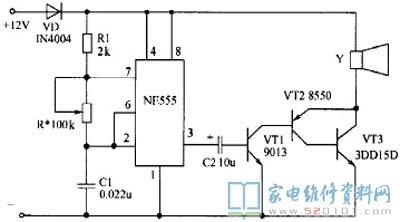

摩托车或电动车喇叭一般是使用电磁振动式的，其内部有一组线圈。通电后产生磁场，吸合振动膜发声，它的优点是结构简单。但是其工作电流大，一般最小工作电流也达1.5A，而另加装的高低音蜗耳式喇叭，工作电流高达3A，使用时对喇叭开关及线路易...
佚名 2020-04-06
-

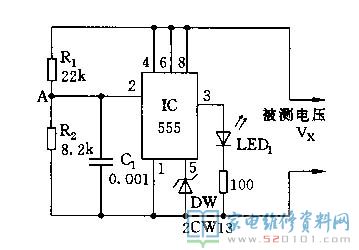

本欠压指示电路以555时基集成电路为核心元件组成，用以对监测电压源欠压时发出告警提示。整个电路仅有6个外围元件，简单易制。电路图如下图所示。图示电路参数是监测电压VX=15V，当电池电压下降至12V时，则LED闪亮。555的5脚...
佚名 2020-04-06
-

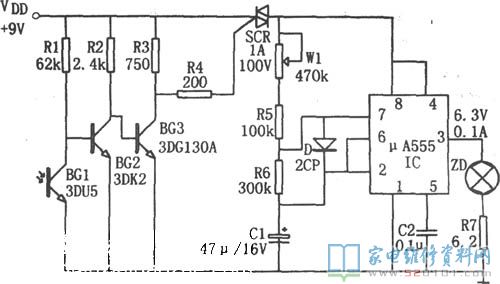

本电路如图所示为低压工作的光控闪光灯电路，它在夜间自动闪光，白天不工作。电路由光控开关、多谐振荡器等组成。其中多谐振荡器由W1、R5、R6、C1和555等组成。其振荡频率为f=1.44/(Rw1+R5+2R6)C1，图示参数对应的...
佚名 2020-04-06
-

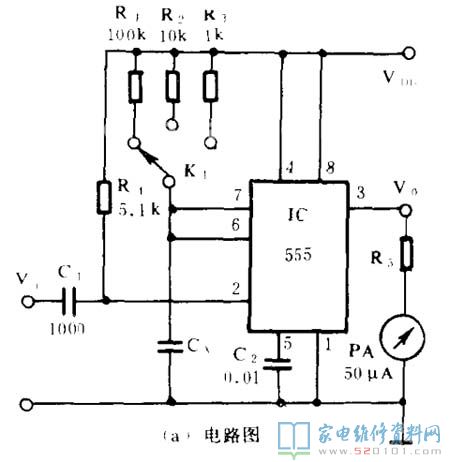

如图(a)所示，用555和定时电阻R1~Ra及待测电容Cx可组成指针式电容表。单稳态电路测电容的原理，是利用Cx的容量越大，则单稳态的暂稳脉宽越大，即Cx上的电压充到阀值电平（2/3VDD）所需的时间就越长。由于td=1.1RC...
佚名 2020-04-06
-

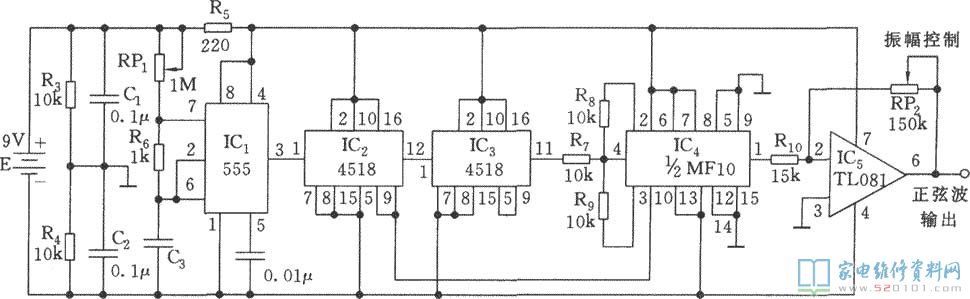

正弦波发生器电路如图所示，IC1和RP1、R6、C3组成无稳态多谐振荡器，f=1.44/(RP1+2R6)C3，图示参数的振荡频率为20Hz~20kHz，可通过RP1来调节。IC2、IC3均采用双BCD加法计数器，进行4级级联分频...
佚名 2020-04-06
-

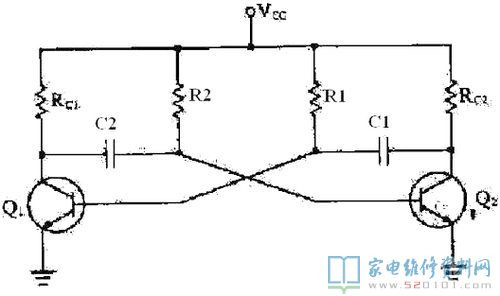

无稳态多谐振荡器是一种简单的振荡电路。它不需要外加激励信号就便能连续地、周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成，因此称为多谐振荡器电路。多谐振荡器可以由三极管构成，也可以用555或者通用门电路等来构成。用两只三极...
佚名 2020-04-06
-
-
虽然说现在的日光灯大都采用电子镇流器而不再有频闪的现象，但做为电子爱好者还是有必要了解什么是日光灯频闪以及解决办法。日光灯频闪，只会在采用电感式镇流器的日光灯电路中出现，因为市电频率是50赫兹，导致灯管每秒钟出现100次的闪烁。灯管内...
佚名 2020-04-06
-

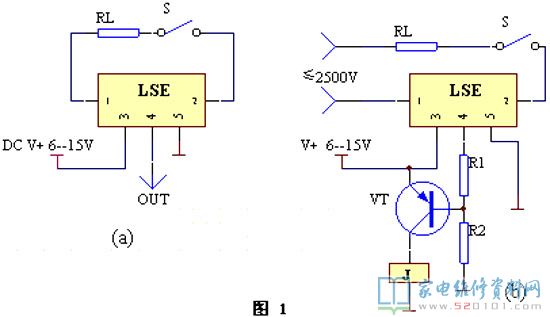

负载传感器（简称LSE）是专门用于监测电源设备输出端负载接通与断开的敏感器件，国内的生产厂家目前已研制开发了三个系列的负载传感器产品，即Ⅰ系列通用型（厂家的设计思想是专门用于逆变器中作空耗节能传器）；Ⅱ系列是专门用于调压器设备的；Ⅲ系列...
佚名 2020-04-05
-
本电路如下图所示，电容测试仪包括脉冲产生器、单稳态触发器、直流放大和表头指示电路。本测试仪可测量小至几皮法，大至10微法的电容。量程分为六档：0~100pF, 0~1nF, 0~10nF, 0~100nF, 0~1μF, 0~10...
佚名 2020-04-05
-

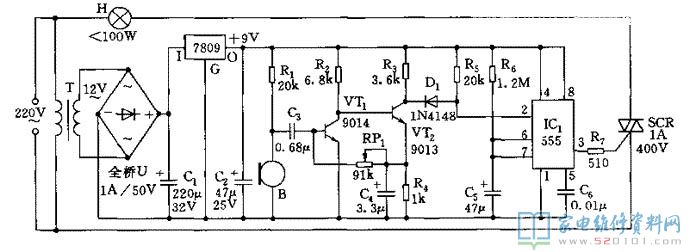

本文介绍的声控节能灯用于暗室、地下室、密闭库房等自然光较弱的场合，当有来人弄出声响时（如脚步声、击掌声），电灯就会自动点亮，人走后1分钟自动熄灭。这种灯的电路包括降压整流稳压电路、声/电转换及放大电路、单稳态延时电路和可控硅触发...
佚名 2020-04-05
