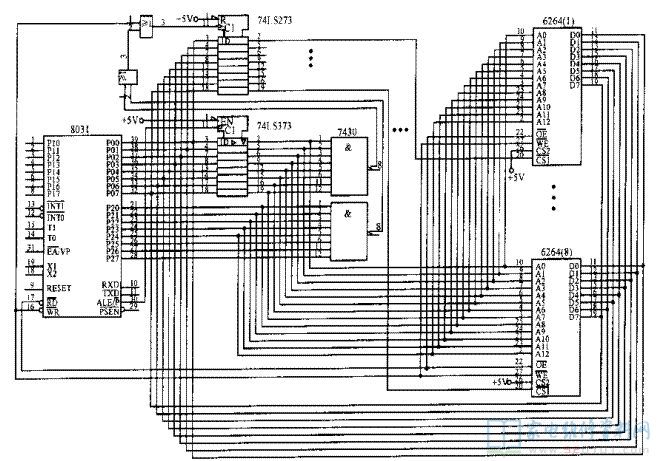

51系统单片机的外部RAM空间为64KB，某些场合下，64KB的空间是不够的。图示为采用线选法扩展8 X 64KB的线路图。该电路利用51单片机MOVX指令写外RAM时，P0口先送RAM的低8位地址，再送数据的特点，将此数据转换为地址，由此可达到在“时间”上增加地址线的目的。 ...
中华维修整理 2017-09-09
-

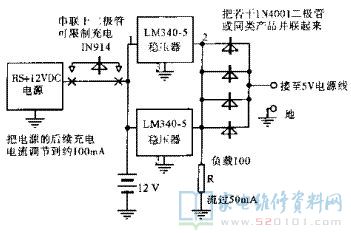

在电源掉电时，备用电池自动顶替上去，防止了存储器数据丢失。可以使用任何一种有足够负载能力的可重新充电的电池。要保护的电路每产生的1.2A的负载电流，就必须在电路中接入一个LM340-5稳压器。在正常工作时，计算机的较高电源板电压使输出二极管被偏置在截止状态。在电源拔掉时，由于这个偏置...
中华维修整理 2017-09-09
-

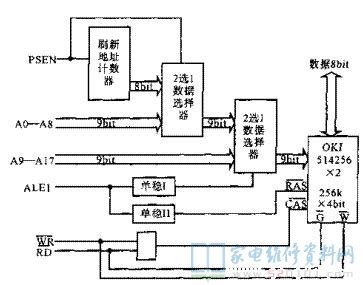

该电路为采用分散刷新方式的256KB动态存储器扩展电路原理图。采用这种方案，充分利用CPU空闲时间，不需要CPU等待，避免了CPU访问动态存储器与刷新的矛盾。 ...
中华维修整理 2017-09-09
-

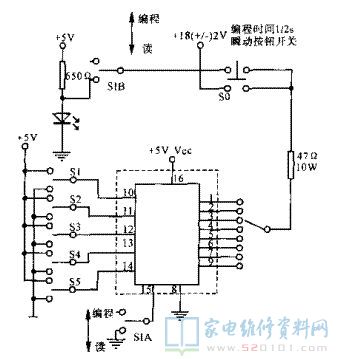

这个简单的电路可以用来对82S23、DM8577和74188可编程只读存储器（PROM）进行编程。对于DM8577，此电路使逻辑1变成逻辑0.对于82S23，此电路把逻辑0变成逻辑1.要进行编程的字由地址开关指定，把S1拔到“编程”位置，由S3指定要编程的位，然后迅速打开S0（小于0...
中华维修整理 2017-09-09
-

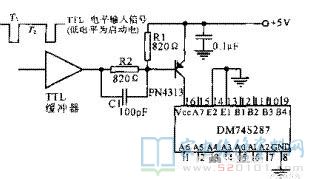

如果只在系统周期的一小部分时间内才需要取出EPROM里的数据，这个电路可以节省使用功率。当不需要数据时，电路自动切断PROM的电源，断电电路只使存取时间增加80ns的延迟。PNP开关管可以是PN4313或2N3467晶体管。在输入端串接74S04的两个门，则低电平为启动电平。当R2的...
中华维修整理 2017-09-09
-

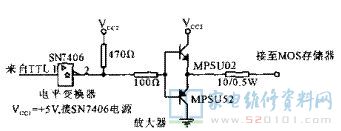

本电路是为动态MOS随机存储器设计的电平变换器。它用SN7406和双晶体管放大器把TTL电平变换成MOS电平。如果用于驱动数据输入线，可省去放大器；因为在典型的存储器阵列中，数据输入线的电容负载很小。 ...
中华维修整理 2017-09-09
-

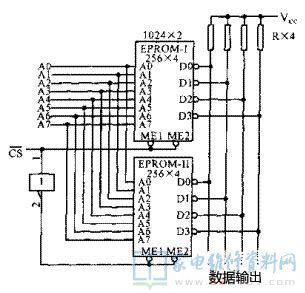

如下图所示，电路由两片带三态输出的EPROM组成。存储单元由地址总线提供的地址A0 ~ A7选择，而输出的数据是EPROM-Ⅰ和EPROM-Ⅱ的内容则由三态输出控制CS选择，CS=0时EPROM-Ⅰ输出，EPROM-Ⅱ被禁止。当EPROM的片数超过两片时。可用译码器输出来控制CS，使...
中华维修整理 2017-09-09
-

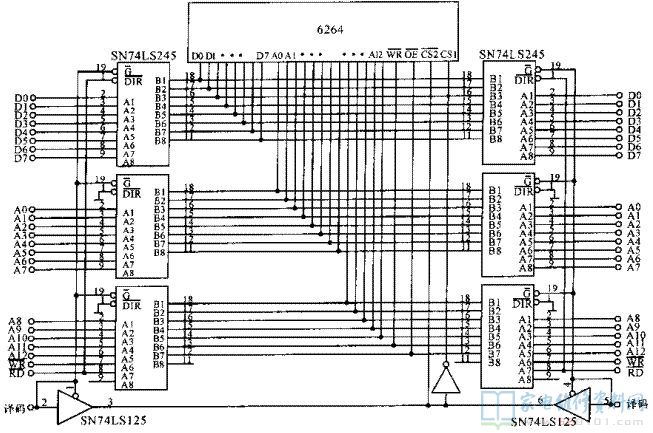

如下图所示，该电路为多微机系统共享RAM的实际电路。图中共用的RAM为6264，它有8根数据线，13根地址线，4根控制线。当两微机系统共用RAM时，必须用缓冲器将其隔离。采用6片SN74LS245和1片SN74LS125实现。除此之外，还应增加一个D触发器作为状态寄存使用，以避免两机...
中华维修整理 2017-09-09
-

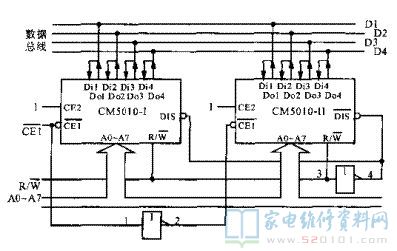

一般RAM的数据总线都是将输入输出并接在一起，形成双线数据总线。利用这种数据总线可以实现双向数据传输。该电路采用两片256 X 4RAM CM5010实现的双向数据传输总线。 ...
中华维修整理 2017-09-09
-
如下图所示，字符发生器的读出电路5 X 7点阵的标准ASCII字符读出的电路逻辑他，字符一般是用点阵方式存入ROM，而用扫描方式读出。A0 ~ A5是字符输入地址码，它确定字符存在ROM中的位置。 ...
中华维修整理 2017-09-08
-
如下图所示，将预先存在ROM中的内容数序读出，就可构成序列信号发生器。该电路是采用SN74188PROM及SN74393计数器构成的8路序列信号发生器电路，SN74393构成5位二进制计数器，SN74188ROM中存储序列信号数据。 ...
中华维修整理 2017-09-08
-

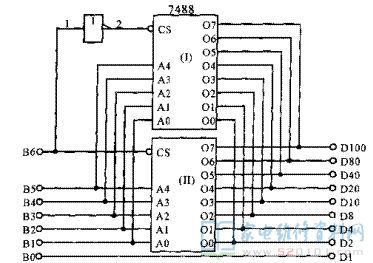

下图是一款PRROM7488构成码组转换电路7488是32 X 8PROM，采用两片7488可以构成7位二进制码转换为BCD码的电路。当B6=0时，输出片I中内容，B6=1时，输出片Ⅱ中内容，片I、片Ⅱ中存储转换真值表。 ...
中华维修整理 2017-09-08
-
-
-
-
-
-
-
-
概述：TA8258H是日本东芝公司生产的两通道音频功率放大器双极型线性单片Ic，为家庭音响和TV专门设计。TA8258H采用12脚HZIP12-P-1.78B封装，重约4．04g。 一、TA8258H特点以及参数 ...
