概述：SAA4979H是飞利浦半导体公司生产的一款用于彩色电视机中的100/120HZ变频处理芯片。它和SAA4998H连接使用，实现50/60HZ逐行处理及75HZ加行处理。YUV的8bit数字信号，经SAA4979H的ITU656处理器，将YUV信号按照ITU656的标准进行4：2：2取样。4：2：2信号经过噪声检测及数字降噪处理后，送入内置3.5Mbit场存储器，该场存储器具有1个写寄存器和2个读寄存器功能。以50HZ的频率慢速写入一场信号，然后以100HZ的频率高速读出，即在20MS时间内读出两场信号（本场及存储场）。同样以15.625KHZ的频率慢速写入一行信号，以31.25KHZ的频率高速读出，即在64us时间内读出两行信号，完成了1fh变成2fh信号的过程。经PLL、鉴频、锁相等处理后，由内置的微处理器控制产生行、场同步信号HTV、VTV从54、55脚输出。它为TQFP贴片128脚封装工艺，正常工作电压3.3V。

一、SAA4979H实物外观图

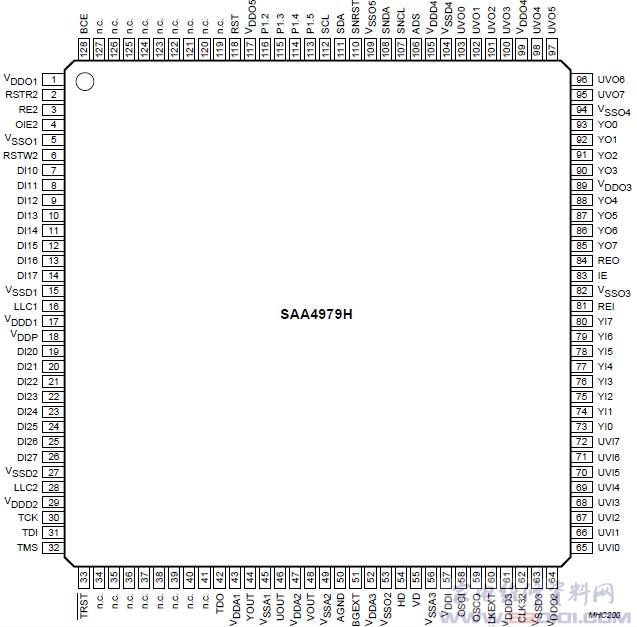

二、SAA4979H引脚功能排列



三、SAA4979H引脚功能中文说明

引脚 符号 类型 功能说明
1 VDDO1 Supply 提供给I/O端口的电压为3.3V
2 RSTR2 Digital output（test input） 读取复位信号
3 RE2 Digital output（test input） 增强读取
4 OIE2 Digital output（test input） 增强输入/输出
5 VSSO1 Ground I/O端口的地
6 RSTW2 Digital input 复位写的信号
7 DI10 Digital input ITU 656国际标准输入字节位0,寄存器1
8 DI11 Digital input ITU 656国际标准输入字节位1,寄存器1
9 DI12 Digital input ITU 656国际标准输入字节位2,寄存器1
10 DI13 Digital input ITU 656国际标准输入字节位3,寄存器1
11 DI14 Digital input ITU 656国际标准输入字节位4,寄存器1
12 DI15 Digital input ITU 656国际标准输入字节位5,寄存器1
13 DI16 Digital input ITU 656国际标准输入字节位6,寄存器1
14 DI17 Digital input ITU 656国际标准输入字节位7,寄存器1
15 VSSD1 Ground 数字地1
16 LLC1 Digital input 27MHz时钟信号
17 VDDD1 Supply 数字供电电压（3.3V）
18 VDDP Supply 保护提供电压(5V)
19 DI20 Digital input ITU 656国际标准输入字节位0,寄存器2
20 DI21 Digital input ITU 656国际标准输入字节位1,寄存器2
21 DI22 Digital input ITU 656国际标准输入字节位2,寄存器2
22 DI23 Digital input ITU 656国际标准输入字节位3,寄存器2
23 DI24 Digital input ITU 656国际标准输入字节位4,寄存器2
24 DI25 Digital input ITU 656国际标准输入字节位5,寄存器2
25 DI26 Digital input ITU 656国际标准输入字节位6,寄存器2
26 DI27 Digital input ITU 656国际标准输入字节位7,寄存器2
27 VSSD2 Ground 数字地2
28 LLC2 Digital input 27MHZ时钟信号
29 VDDD2 Supply 数字供电电压2(3.3V)
30 TCK Digital input 测试时钟信号
31 TDI Digital input 测试数据输入
32 TMS Digital input 测试模式选择
33 TRST Digital input 测试复位信号
34 n.c - 空脚
35 n.c - 空脚
36 n.c - 空脚
37 n.c - 空脚
38 n.c - 空脚
39 n.c - 空脚
40 n.c - 空脚
41 n.c - 空脚
42 TDO Digital output 测试数据输出
43 VDDA1 Ground 模拟提供电压1(3.3V)
44 YOUT Analog output 亮度模拟信号输出
45 VSSA1 Ground 模拟地1
46 UOUT Analog output 色差(B-Y)模拟信号输出
47 VDDA2 Supply 模拟提供电压(3.3V)
48 VOUT Analog output 色差(R-Y)模拟信号输出
49 VSSA2 ground 模拟地2
50 AGND ground 模拟地
51 BGEXT Analog I/O 扩展I/O端口
52 VDDA3 Supply 模拟提供电压3(3.3V)
53 VSSO2 ground I/O端口地2
54 HD Digital output 水平消隐信号输出
55 VD Digital output 垂直消隐信号输出
引脚 符号 类型 功能说明
56 VSSA3 Ground 模拟地3
57 VDDI Supply 内在I/O端口电压(3.3V)
58 OSC1 模拟输入 字符振荡信号输入
59 OSCO 模拟输出 字符振荡信号输出
60 CLKEXT Digital input 外部时钟信号输入
61 VDDD3 Supply 数字供电电压3(3.3V)
62 CLK32 数字输出 32MHZ时钟输出
63 VSSD3 Ground 数字地3
64 VDDO2 Supply 提供I/O端口2的电压(3.3V)
65 UV10 Digital input UV信号数字输入字节0
66 UV11 Digital input UV信号数字输入字节1
67 UV12 Digital input UV信号数字输入字节2
68 UV13 Digital input UV信号数字输入字节3
69 UV14 Digital input UV信号数字输入字节4
70 UV15 Digital input UV信号数字输入字节5
71 UV16 Digital input UV信号数字输入字节6
72 UV17 Digital input UV信号数字输入字节8
73 Y10 Digital input Y信号数字输入字节0
74 Y11 Digital input Y信号数字输入字节1
75 Y12 Digital input Y信号数字输入字节2
76 Y13 Digital input Y信号数字输入字节3
77 Y14 Digital input Y信号数字输入字节4
78 Y15 Digital input Y信号数字输入字节5
79 Y16 Digital input Y信号数字输入字节6
80 Y17 Digital input Y信号数字输入字节7
81 REI Digital input 增强读出信号
82 VSSO3 Ground I/O端口地3
83 IE Digital output 增强输入
84 REO Digital output 增强读出信号
85 YO7 Digital output Y信号数字输出字节7
86 YO6 Digital output Y信号数字输出字节6
87 YO5 Digital output Y信号数字输出字节5
88 YO4 Digital output Y信号数字输出字节4
89 VDDO3 Supply I/O端口3供电电压(3.3V)
90 YO3 Digital output Y信号数字输出字节3
91 YO2 Digital output Y信号数字输出字节2
92 YO1 Digital output Y信号数字输出字节1
93 YO0 Digital output Y信号数字输出字节0
94 VSSO4 Ground 数字I/O端口4
95 UVO7 Digital output UV信号数字输出字节7
96 UVO6 Digital output UV信号数字输出字节6
97 UVO5 Digital output UV信号数字输出字节5
引脚 符号 类型 功能说明
98 UVO4 Digital output UV信号数字输出字节4
99 VDDO4 supply I/O端口4提供电压(3.3V)
100 UVO3 Digital output UV信号数字输出字节3
101 UVO2 Digital output UV信号数字输出字节2
102 UVO1 Digital output UV信号数字输出字节1
103 UVO0 Digital output UV信号数字输出字节0
104 VSSD4 ground 数字地4
105 VDDD4 supply 数字提供电压4(3.3V)
106 ADS Digital output 辅助显示信号
107 SNCL Digital output 顺序时钟
108 SNDA Digital I/O 顺序数据库
109 VSSO5 Ground I/O端口地
110 SNRST Digital I/O 顺序复位
111 SDA Digital I/O IIC数据总线
112 SCL Digital I/O IIC时钟总线
113 P1.5 Digital I/O 端口1数据输出/输出信号5
114 P1.4 Digital I/O 端口1数据输出/输出信号4
115 P1.3 Digital I/O 端口1数据输出/输出信号3
116 P1.2 Digital I/O 端口1数据输出/输出信号2
117 VDDO5 Supply I/O端口提供电压(3.3V)
118 RST Digital input 复位输入
119 n.c. - 空脚
120 n.c. - 空脚
121 n.c. - 空脚
122 n.c. - 空脚
123 n.c. - 空脚
124 n.c. - 空脚
125 n.c. - 空脚
126 n.c. - 空脚
127 n.c. - 空脚
128 BCE Digital input 边界顺序扫描

[Page]

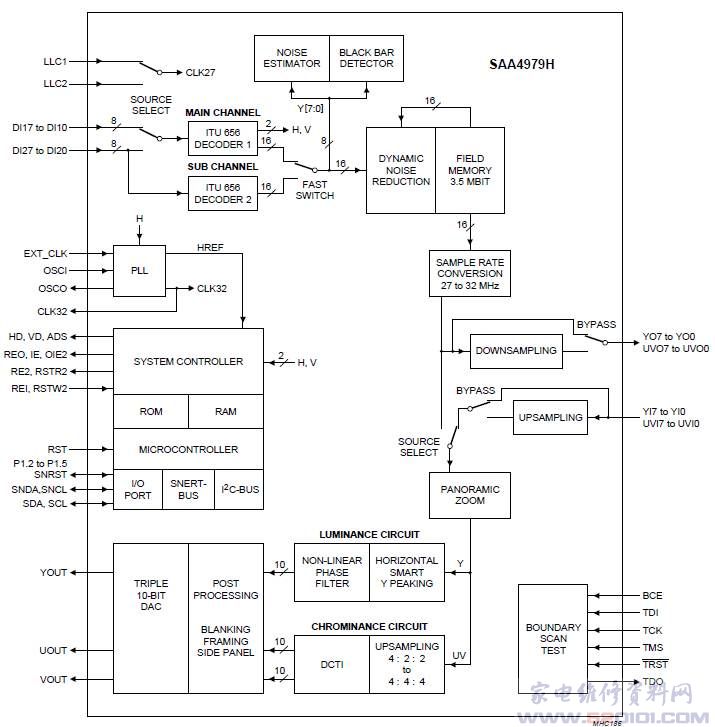

四、SAA4979H内部方框图

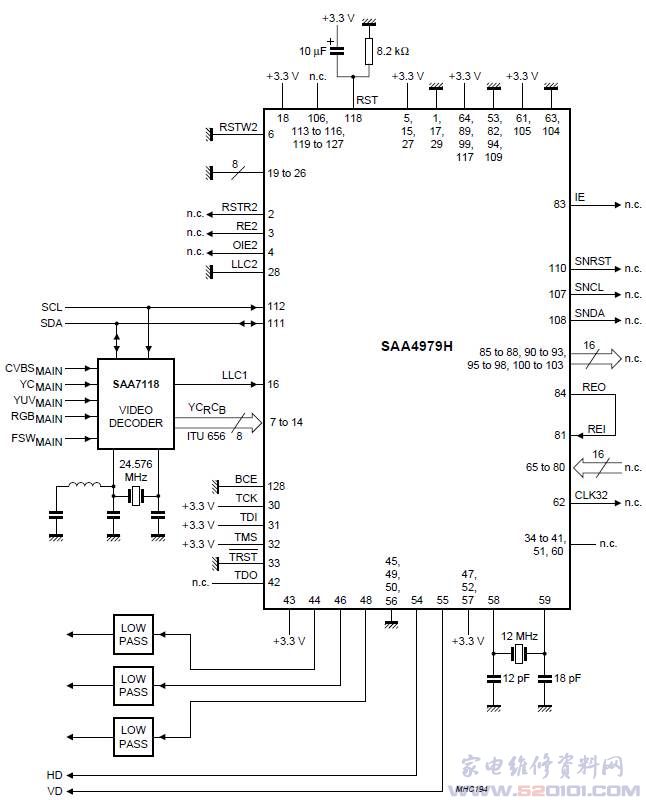

五、SAA4979H典型应用电路
