概述:56C1125-A53-065是一款用作于CRT彩电上的大规模集成电路,它采用单+5V供电,内部集成了微处理器、行场扫描处理电路。56C1125-A53-065采用DIP56脚封装工艺。
一、56C1125-A53-065引脚功能与实测电压数据
| 引脚 | 符号 | 功能 | 电压(V) | 电阻(k) | |
| 红笔测 | 黑笔测 | ||||
| 1 | SwchoICe | 模式选择 | 0.1 | 1 | 1 |
| 2 | SCL | IIC总线时钟信号 | 4.5 | 4.3 | 6.5 |
| 3 | SDA | IIC总线数据信号 | 4.2 | 3.4 | 6.8 |
| 4 | MUTE | 消隐控制(本机未用) | 5 | 5.5 | 6 |
| 5 | ROT | 光栅旋转控制 | 2.3 | 5.2 | 7.6 |
| 6 | H-LlI | 行线性校正控制 | 2.4 | 4.7 | 5.3 |
| 7 | UNLOCK | 行频失锁保护(本机未用) | 0.1 | 5 | 8.5 |
| 8 | CLAMP | 视频钳位输出 | 0.2 | 4.5 | 5.8 |
| 9 | CS1 | S校正电容控制1 | 0 | 5.4 | 8 |
| 10 | CS2 | S校正电容控制2 | 0.1 | 5.4 | 8 |
| 11 | N'C | S校正电容控制3 | 0.2 | 5.4 | 8 |
| 12 | ST小BY | 待机控制输出 | 5 | 6.2 | 8.6 |
| 13 | OFF | +l3V电源控制 | 5 | 5.8 | 8.6 |
| 14 | VSSE | 地 | 0 | 0 | 0 |
| 15 | VDDD | 空 | 3.3 | 4.3 | |
| 16 | VSV | +5V供电端 | 5 | 2.3 | 2.9 |
| 17 | VSSD | 数字电路地 | 0 | 0 | 0 |
| 18 | BDRV | +B二次电源控制 | 0.9 | 4.7 | 6.2 |
| 19 | HEGND | 行扫描电路地 | 0 | 0 | 0 |
| 20 | HDRV | 行激励信号输出 | 0.6 | 1.3 | 1.5 |
| 21 | HFB | 行逆程脉冲输入 | 0.6 | 3.3 | 4.5 |
| 22 | XRAY | X射线保护输入 | 1 | 4.9 | 9.6 |
| 23 | RST | 复位 | 0 | 3.3 | 3.3 |
| 24 | VFOCUS | 动态聚焦输出 | 2.6 | 4.5 | 6.9 |
| 25 | DEG | 消磁控制输出 | 0 | 5.1 | 9 |
| 26 | ABLADJ | 自动亮度控制 | 0.3 | 5 | 7.0 |
| 27 | KEY2 | 键控2 | 4.9 | 4.8 | 8.1 |
| 28 | KEY1 | 键控1 | 4.9 | 4.8 | 6.6 |
| 29 | LED1 | 电源指示灯1 | 1.2 | 4.6 | 6 |
| 30 | UV0LT | 电压欠压保护输入 | 3.3 | 4.8 | 7 |
| 31 | LED2 | 电源指示灯2 | O.4 | 3.9 | 4.9 |
| 32 | EHT | 高压补偿输入 | 3.7 | 4.8 | 8.9 |
| 33 | V0UT1 | 场扫描信号输出1 | 0.9 | 3.3 | 3.3 |
| 34 | VoUT2 | 场扫描信号输出2 | 0.9 | 3 3 | 3.3 |
| 35 | EWDRV | 枕形失真校正信号输出 | 3.4 | 5.1 | 9 |
| 36 | IREF | 基准电流端 | 2.5 | 4 5 | 9.6 |
| 37 | VRlEF | 基准电压端 | 2.5 | 4 6 | 9.5 |
| 38 | AGND | 地 | 0 | 0 | 0 |
| 39 | BSENS | 二次电源过流检测输入 | 0.7 | 4.5 | 9 9 |
| 40 | BIN | 二次电源反馈输入 | 2 | 4.6 | 9.5 |
| 41 | BOP | 二次电源反馈输出 | 1 | 4 9 | 8 |
| 42 | VSSA | 地 | 0 | 0 | O |
| 43 | VDDA | 33V电源端 | 3.3 | 23 | 2.4 |
| 44 | MODE | 地 | 0 | 0 | 0 |
| 45 | XTAL1 | 晶体振荡器1 | 1.3 | 4.9 | 12 |
| 46 | XTAL2 | 晶体振荡器2 | 1.3 | 4.9 | 11.6 |
| 47 | NC | 空脚 | 0.1 | 5 | 10 |
| 48 | REM/P.S | 存储记忆选择(本机未用) | O | O | O |
| 49 | VS—OUT | 场同步信号输出 | 0.2 | 5.6 | 8 |
| 50 | PR0 | 保护检测端 | 3.6 | 5.4 | 8 |
| 5I | W/R | 存储器读写控制 | 5 | 6.3 | 9.6 |
| 52 | HS—IN | 行同步信号输入 | 2.8 | 2.1 | 2.2 |
| 53 | VS—IN | 场同步信号输人 | 0.1 | 2.1 | 2.3 |
| 54 | SDA | IIC总线数据信号(自VGA) | 3.8 | 4.6 | 7 |
| 55 | SCL | IIC总线时钟信号(自 VGA) | 3.8 | 4 6 | 7 |
| 56 | NC | 空脚(本机与(8)脚相连) | 0.2 | 4.8 | 8.1 |

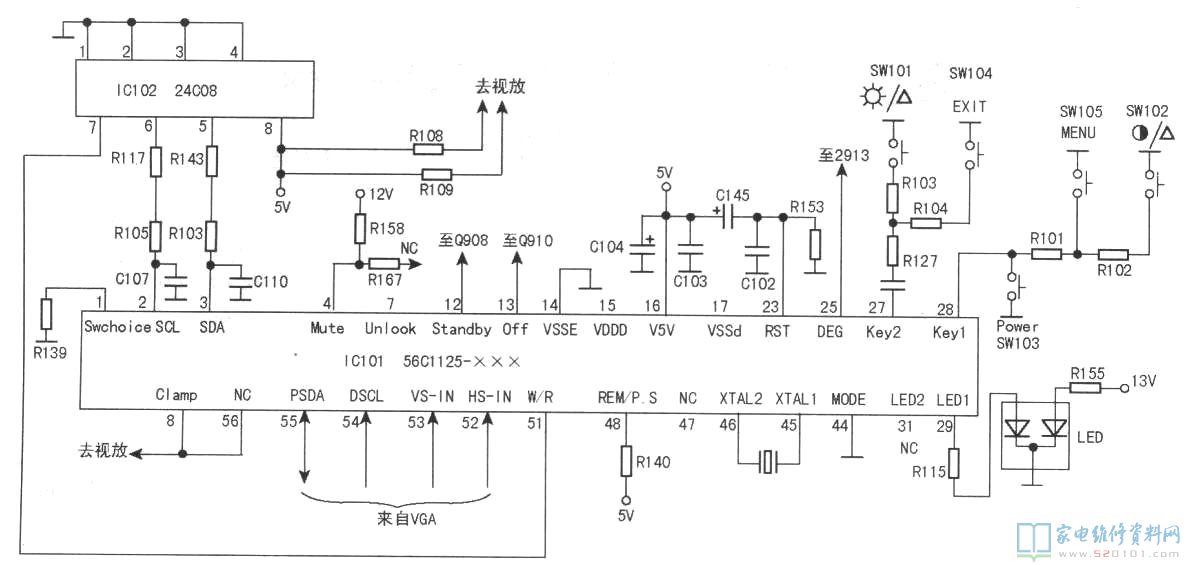

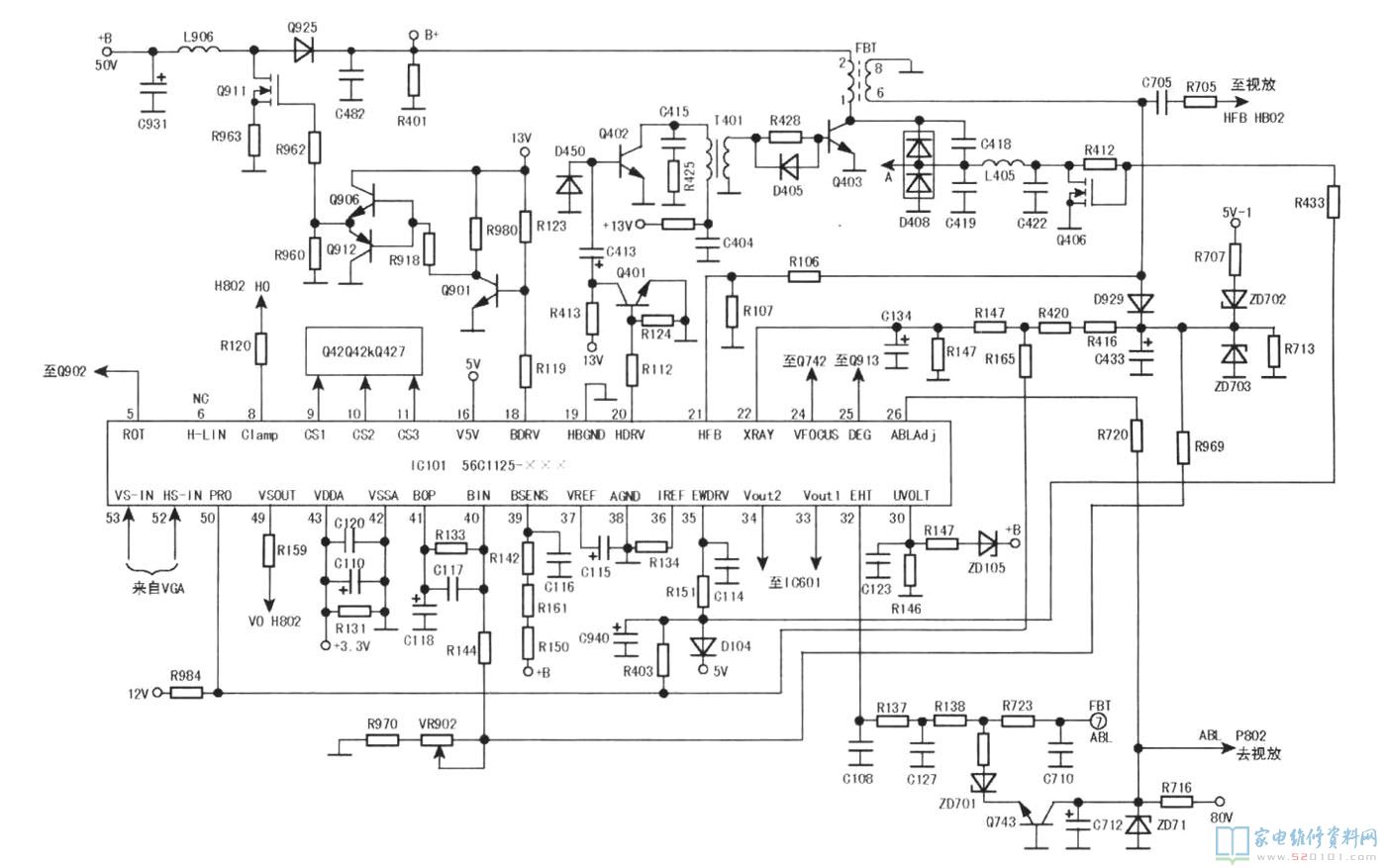

二、56C1125-A53-065行、场小信号处理电路
