概述：PS224是一款电源管理芯片，它内部集成了所有感应电路的控制三角输出电源。包含电压引用、比较、电源好信号、远距离控制引脚，以及电源电压(3.3V、5v、12V)过流、过压、欠压侦测，不需要附加外围元件便可对输出电压提供可靠、有效的保护。


一、PS224引脚功能与实测电压

脚号 功能 待机时的电压(v) 启动后的电压（V）
1 电源良好信号输入PGI 0 4.1
 2 地GND 0 0.07
 3 故障保护输出开漏输出极FPO 4.7 0.6
4 远程开关控制输入PSON 3.89 0
 5 12V(1)过流保护输入IS12A 0 11.04
6 电流检测设置RI 3.77 1.27
 7 12V(2)过流保护输入I512B 0 11.8
 8 12V(2)过压／欠压保护VS12B 0 11.9
9 保护检测输入PEXT 0 0.09
10 5v过流保护IS5 0 4.95
11  3.3V过流保护lS33 0 3.3
12 12V(1)过压／欠压保护VS12A 0 11.9
13  3.3V过压／欠压保护VS3.3 0 3.3
14  5v过压／欠压保护vs5 0 5
15 电源供应vCC 4.49 11.3
16 电源良好输出（开漏输出） 0 5

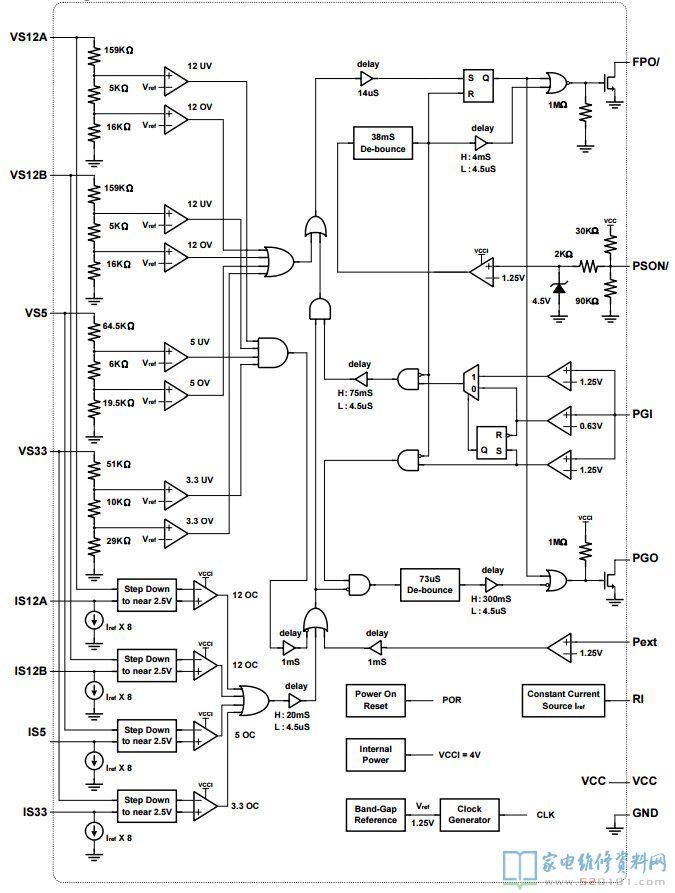

二、PS224内部方框图

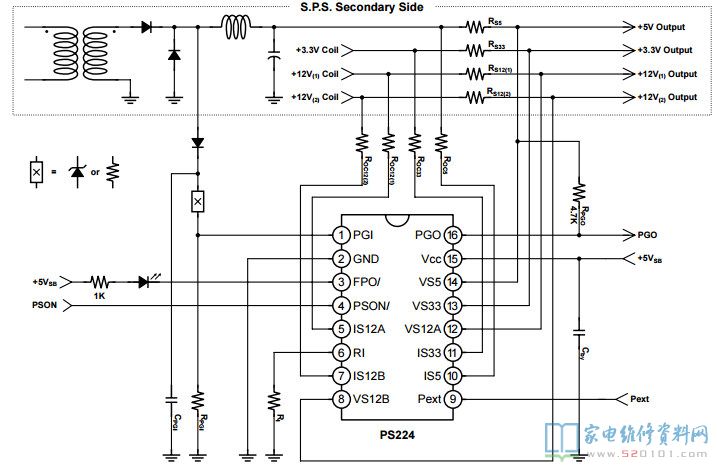

四、PS224典型应用电路
